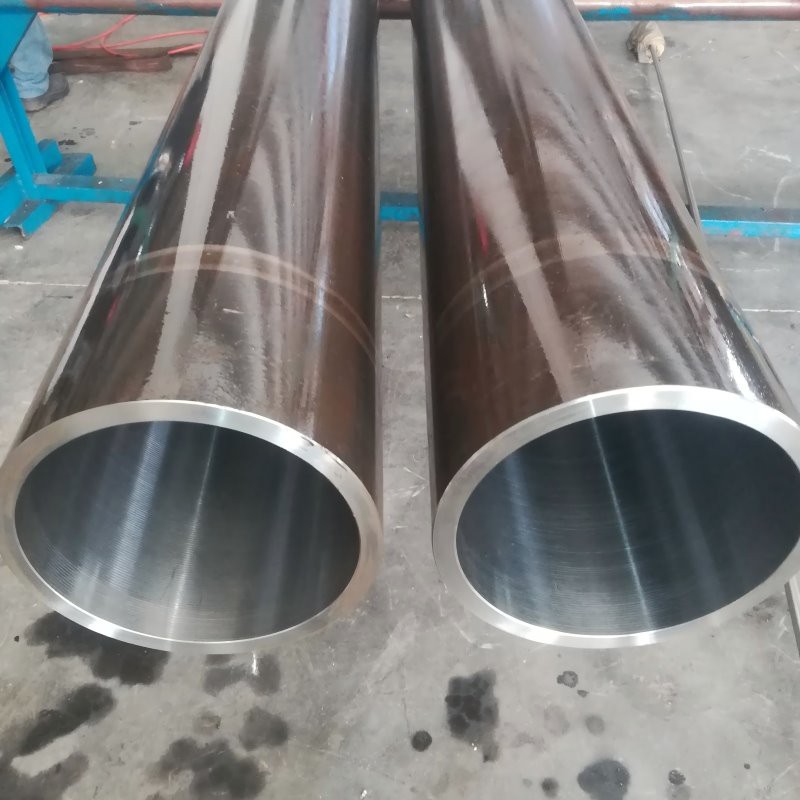

Skived ja telalla kiillotetut putket

Kiillotetut ja telalla kiillotetut putket edustavat huippua -tarkkojen, saumattomien hydraulisylintereiden valmistuksessa. Tämä kaksivaiheinen kylmätyöstöprosessi-muuttaa karkeasta, hiotusta tai suulakepuristetusta teräsputkesta komponentin, jolla on poikkeukselliset pintaominaisuudet ja mittatarkkuus, mikä tekee siitä ihanteellisen vaativiin hydraulisiin ja pneumaattisiin sovelluksiin.

Lähetä kysely

Kuvaus

Prosessi alkaa hiihdolla. Tässä ensimmäisessä vaiheessa yksi-pisteleikkaustyökalu viedään putken reiän läpi. Sen ensisijainen tehtävä on poistaa kontrolloitu materiaalikerros sisäpinnalta. Tällä saavutetaan kaksi kriittistä tavoitetta: se eliminoi pinnan epätasaisuudet ja epäjohdonmukaisuudet pohjamateriaalista ja määrittää tarkan lopullisen sisähalkaisijan erittäin tiukoilla mittatoleransseilla. Hiihto valmistaa tehokkaasti täydellisen yhtenäisen kankaan seuraavaa ratkaisevaa vaihetta varten.

Toinen vaihe on telakiillotus. Tämä on lastuton viimeistelyprosessi, jossa karkaistuja, tarkkuusteloja pakotetaan korkealla paineella kaltevaa sisäpintaa vasten. Telat työstävät metallia kylmänä{2}} puristaen mikroskooppisen pintaprofiilin huiput laaksoihin. Tämä plastinen muodonmuutos tuottaa monia etuja:

Ylivoimainen pintakäsittely

Se luo poikkeuksellisen tasaisen, peilimäisen{0}}pinnan, jolla on erittäin alhainen keskimääräinen karheus (Ra). Tämä minimoi kitkaa, vähentää tiivisteiden ja mäntien kulumista ja parantaa hydraulijärjestelmän tehokkuutta.

Lisääntynyt kovuus ja lujuus

Kylmätyöstöprosessi aiheuttaa pintakerrokseen puristusjännityksiä, mikä lisää sen kovuutta ja väsymislujuutta, mikä pidentää käyttöikää.

Parempi paineen säilyvyys

Kiillotettu pinta on ei--huokoinen ja tiivistynyt, mikä tarjoaa erinomaisen suojan nestevuotoa vastaan.

Näiden prosessien yhdistelmä johtaa putkeen, joka tarjoaa vertaansa vailla olevan suorituskyvyn. Kiillotus varmistaa täydellisen geometrian ja koon, kun taas telakiillotus optimoi pinnan eheyden. Tästä syystä nämä putket ovat suositeltu valinta hydraulisylintereille raskaissa koneissa, teollisuuslaitteissa ja mobiilisovelluksissa, joissa luotettavuus, tehokkuus ja pitkäikäisyys ovat ensiarvoisen tärkeitä. Niiden saumaton luonne ja erinomainen viimeistely auttavat alentamaan käyttökustannuksia vähentämällä kitkaa, minimoimalla vuotoja ja vähentämällä seisokkeja.

1. Kemiallinen koostumus

Teräslaatu	Kemiallinen koostumus %
	C	Si	Mn	P	S	Cr	Ni	V	AI
	C	Si	Mn	Pienempi tai yhtä suuri kuin				Suurempi tai yhtä suuri kuin
C20	0.17-0.24	0.17-0.37	0.15-0.65	0.035	0.025	0.250	0.250	/	/
CK45	0.42-0.5	0.17-0.37	0.5-0.8	0.025	0.025	0.250	0.300	/	/
Q355B	Pienempi tai yhtä suuri kuin 0,2	Pienempi tai yhtä suuri kuin 0,5	1.0-1.6	0.030	0.030	0.030	0.250	0.080	0.015
Q355D	Pienempi tai yhtä suuri kuin 0,2	Pienempi tai yhtä suuri kuin 0,5	1.0-1.6	0.030	0.025	0.250	0.250	0.150	/
E355(ST52)	Pienempi tai yhtä suuri kuin 0,22	Pienempi tai yhtä suuri kuin 0,55	Pienempi tai yhtä suuri kuin 1,6	0.025	0.025	0.250	0.250	/	/
SAE1026	0.22-0.28	0.15-0.35	0.6-0.9	0.040	0.050	/	/	/	/
4130	0.28-0.33	0.15-0.35	0.4-0.6	0.040	0.040	0.80-1.10	/	/	/
4140	0.36-0.43	0.15-0.35	0.705-1.0	0.040	0.040	0.80-1.10	/	/	/

2. Mekaaniset ominaisuudet:

Toimitusehto	Kylmäkäsitelty (kova) (BK)		Kylmävedetty ja stressi{0}}kevytetty (BK+S)
Teräslaatu	Rm MPa	Venymä A5 %	Rm MPa	ReH Mpa	Venymä A5 %
C20	Suurempi tai yhtä suuri kuin 550	Suurempi tai yhtä suuri kuin 5	Suurempi tai yhtä suuri kuin 520	Suurempi tai yhtä suuri kuin 375	Suurempi tai yhtä suuri kuin 15
CK45	Suurempi tai yhtä suuri kuin 645	Suurempi tai yhtä suuri kuin 5	Suurempi tai yhtä suuri kuin 600	Suurempi tai yhtä suuri kuin 520	Suurempi tai yhtä suuri kuin 10
Q355B	Suurempi tai yhtä suuri kuin 640	Suurempi tai yhtä suuri kuin 5	Suurempi tai yhtä suuri kuin 600	Suurempi tai yhtä suuri kuin 520	Suurempi tai yhtä suuri kuin 14
Q355D	Suurempi tai yhtä suuri kuin 640	Suurempi tai yhtä suuri kuin 5	Suurempi tai yhtä suuri kuin 600	Suurempi tai yhtä suuri kuin 520	Suurempi tai yhtä suuri kuin 14
E355(ST52)	Suurempi tai yhtä suuri kuin 640	Suurempi tai yhtä suuri kuin 5	Suurempi tai yhtä suuri kuin 600	Suurempi tai yhtä suuri kuin 520	Suurempi tai yhtä suuri kuin 14
SAE1026	Suurempi tai yhtä suuri kuin 640	Suurempi tai yhtä suuri kuin 5	Suurempi tai yhtä suuri kuin 600	Suurempi tai yhtä suuri kuin 520	Suurempi tai yhtä suuri kuin 15

3. Toleranssi:

Toleranssi	ID-toleranssi			Seinän paksuuden toleranssi
Tunnuskirjan koko	H8	H9	H10	<120mm(O.D) Suurempi tai yhtä suuri kuin 120 mm - 210 mm >210mm	±5% ±7.5% ±10%
30	0.033	0.052	0.084
>30-50	0.039	0.062	0.1
>50-80	0.046	0.074	0.12
>80-120	0.054	0.087	0.14
>120-180	0.063	0.1	0.16
>180-250	0.072	0.115	0.185
>250-315	0.081	0.13	0.21
>315-400	0.089	0.14	0.23

4. Käsittelylomake

Käsittelylomake	I.Dmm	Pituus	Suoruus	ID-toleranssi	ID-karheus (RA)
Hiottu	40-500	Vähemmän tai yhtä suuri kuin 12M	0.5-1/1000	H8-H9	0,4-0,8 um
SRB	50-250	Vähemmän tai yhtä suuri kuin 12M	0.5-1/1000	H8	0,1-0,4 um

Suositut Tagit: kiillotetut ja rullalla kiillotetut putket, Kiina kiillotettujen ja rullakiillotettujen putkien valmistajat, toimittajat, tehdas
