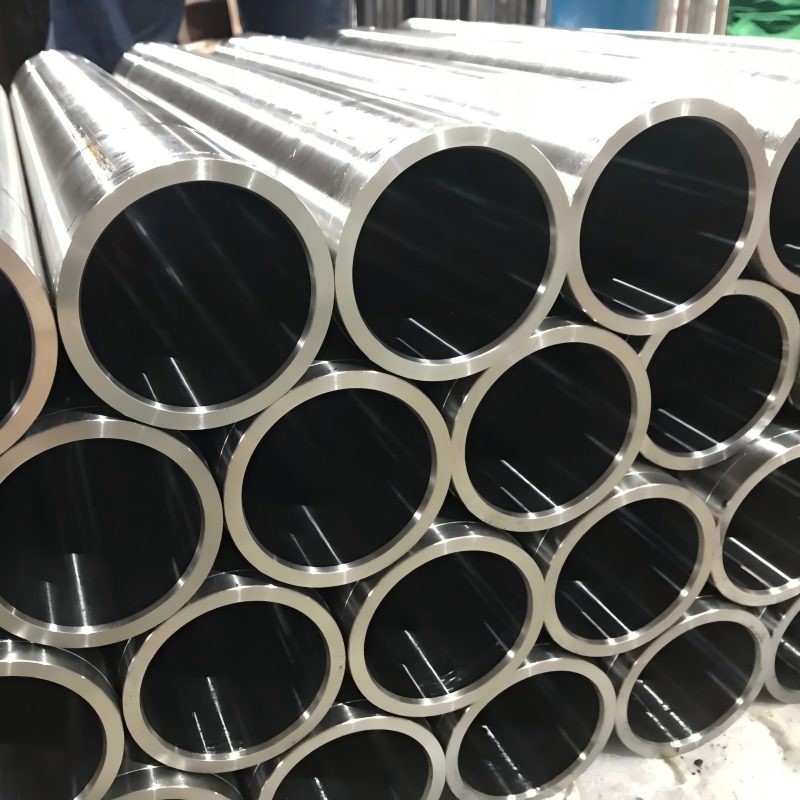

Hiottu putki hydraulisylinterille
Hiottu putki, joka tunnetaan myös nimellä hydraulisylinteriputki tai sylinterin piippu, on kriittinen ja tarkasti{0}}valmistettu komponentti, joka muodostaa hydraulisylinterin päärungon. Se toimii paineen -sisältävänä kammiona ja mäntä- ja tiivistekokoonpanon ohjaimena. Sen ensisijainen tehtävä on mahdollistaa männän tasainen, tehokas ja vuotava{4}}vapaa lineaarinen liike korkeassa paineessa. Tämän komponentin erottuva piirre on sen sisäpinta, joka viimeistellään erittäin tarkasti prosessilla, jota kutsutaan hiomiseksi.
Kuvaus
Hiottu putki, joka tunnetaan myös nimellä hydraulisylinteriputki tai sylinterin piippu, on kriittinen ja tarkasti{0}}valmistettu komponentti, joka muodostaa hydraulisylinterin päärungon. Se toimii paineen -sisältävänä kammiona ja mäntä- ja tiivistekokoonpanon ohjaimena. Sen ensisijainen tehtävä on mahdollistaa männän tasainen, tehokas ja vuotava{4}}vapaa lineaarinen liike korkeassa paineessa. Tämän komponentin erottuva piirre on sen sisäpinta, joka viimeistellään erittäin tarkasti prosessilla, jota kutsutaan hiomiseksi.
Hoonaaminen on hiomatyöstöprosessi, joka tuottaa tarkan poikki-kuvioidun pintakuvion putken sisäpuolelle. Tämä saavutetaan käyttämällä hiontakiviä, jotka samanaikaisesti pyörivät ja liikkuvat edestakaisin putken reiässä. Tämä erityinen liike luo ominaisen kulman kuvion, joka on ratkaisevan tärkeää optimaalisen suorituskyvyn kannalta. Tällä risti-luukukuviolla on kaksi tärkeää tarkoitusta: se säilyttää voitelun varmistaakseen männän tiivisteiden tasaisen voitelun, mikä vähentää kitkaa ja kulumista, ja se vangitsee mikroskooppiset epäpuhtaudet ja estää niitä naarmuuntumasta ja vahingoittamasta tiivisteitä ja mäntää.
Oikein hiotun putken edut ovat laajat. Ensinnäkin se tarjoaa poikkeuksellisen tasaisen pinnan erittäin alhaisella keskimääräisellä karheudella (Ra). Tämä minimoi kitkaa, vähentää tiivisteiden kulumista ja parantaa hydraulijärjestelmän tehokkuutta ja reagointikykyä. Toiseksi, hionta varmistaa erinomaisen geometrisen tarkkuuden, säilyttää tiukat sisähalkaisijan (ID) toleranssit ja saavuttaa poikkeuksellisen suoruuden ja pyöreyden. Tämä estää ohitusvuodon ja varmistaa männän tasaisen liikkeen ilman poikkeamia. Lopuksi prosessi luo pinnan, jossa on puristusjäännösjännitys, mikä voi parantaa putken väsymisikää ja paineenkestävyyttä.
Nämä putket valmistetaan tavallisesti korkea{0}}lujista, vähähiilisestä{1}}hiilestä, kuten ST52.3 tai CK45. Korroosionkestävyyden parantamiseksi ja kitkan vähentämiseksi entisestään ne on usein kromattu -sisähalkaisijalla (ID). Hiotut putket ovat alan standardi hydraulisylintereille, joita käytetään uskomattoman vaativissa sovelluksissa rakennuskoneissa (kaivinkoneet, puskutraktorit), maatalouskoneissa (traktorit, puimurit), teollisuuspuristimet ja materiaalinkäsittelylaitteet. Niiden tarkkuus on perustavanlaatuinen koko hydraulijärjestelmän teholle, luotettavuudelle ja pitkäikäisyydelle.
1. Kemiallinen koostumus
|
Teräslaatu |
Kemiallinen koostumus % |
||||||||
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
V |
AI |
|
|
Pienempi tai yhtä suuri kuin |
Suurempi tai yhtä suuri kuin |
||||||||
|
C20 |
0.17-0.24 |
0.17-0.37 |
0.15-0.65 |
0.035 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
CK45 |
0.42-0.5 |
0.17-0.37 |
0.5-0.8 |
0.025 |
0.025 |
0.250 |
0.300 |
/ |
/ |
|
Q355B |
Pienempi tai yhtä suuri kuin 0,2 |
Pienempi tai yhtä suuri kuin 0,5 |
1.0-1.6 |
0.030 |
0.030 |
0.030 |
0.250 |
0.080 |
0.015 |
|
Q355D |
Pienempi tai yhtä suuri kuin 0,2 |
Pienempi tai yhtä suuri kuin 0,5 |
1.0-1.6 |
0.030 |
0.025 |
0.250 |
0.250 |
0.150 |
/ |
|
E355(ST52) |
Pienempi tai yhtä suuri kuin 0,22 |
Pienempi tai yhtä suuri kuin 0,55 |
Pienempi tai yhtä suuri kuin 1,6 |
0.025 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
SAE1026 |
0.22-0.28 |
0.15-0.35 |
0.6-0.9 |
0.040 |
0.050 |
/ |
/ |
/ |
/ |
|
4130 |
0.28-0.33 |
0.15-0.35 |
0.4-0.6 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
|
4140 |
0.36-0.43 |
0.15-0.35 |
0.705-1.0 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
2. Mekaaniset ominaisuudet:
|
Toimitusehto |
Kylmäkäsitelty (kova) (BK) |
Kylmävedetty ja stressi{0}}kevytetty (BK+S) |
|||
|
Teräslaatu |
Rm MPa |
Venymä A5 % |
Rm MPa |
ReH Mpa |
Venymä A5 % |
|
C20 |
Suurempi tai yhtä suuri kuin 550 |
Suurempi tai yhtä suuri kuin 5 |
Suurempi tai yhtä suuri kuin 520 |
Suurempi tai yhtä suuri kuin 375 |
Suurempi tai yhtä suuri kuin 15 |
|
CK45 |
Suurempi tai yhtä suuri kuin 645 |
Suurempi tai yhtä suuri kuin 5 |
Suurempi tai yhtä suuri kuin 600 |
Suurempi tai yhtä suuri kuin 520 |
Suurempi tai yhtä suuri kuin 10 |
|
Q355B |
Suurempi tai yhtä suuri kuin 640 |
Suurempi tai yhtä suuri kuin 5 |
Suurempi tai yhtä suuri kuin 600 |
Suurempi tai yhtä suuri kuin 520 |
Suurempi tai yhtä suuri kuin 14 |
|
Q355D |
Suurempi tai yhtä suuri kuin 640 |
Suurempi tai yhtä suuri kuin 5 |
Suurempi tai yhtä suuri kuin 600 |
Suurempi tai yhtä suuri kuin 520 |
Suurempi tai yhtä suuri kuin 14 |
|
E355(ST52) |
Suurempi tai yhtä suuri kuin 640 |
Suurempi tai yhtä suuri kuin 5 |
Suurempi tai yhtä suuri kuin 600 |
Suurempi tai yhtä suuri kuin 520 |
Suurempi tai yhtä suuri kuin 14 |
|
SAE1026 |
Suurempi tai yhtä suuri kuin 640 |
Suurempi tai yhtä suuri kuin 5 |
Suurempi tai yhtä suuri kuin 600 |
Suurempi tai yhtä suuri kuin 520 |
Suurempi tai yhtä suuri kuin 15 |
3. Toleranssi:
|
Toleranssi |
ID-toleranssi |
Seinän paksuuden toleranssi |
||||
| Tunnuskirjan koko | H8 | H9 | H10 |
<120mm(O.D) Suurempi tai yhtä suuri kuin 120 mm - 210 mm >210mm |
±5% ±7.5% ±10% |
|
|
30 |
0.033 |
0.052 |
0.084 |
|||
|
>30-50 |
0.039 |
0.062 |
0.1 |
|||
|
>50-80 |
0.046 |
0.074 |
0.12 |
|||
|
>80-120 |
0.054 |
0.087 |
0.14 |
|||
|
>120-180 |
0.063 |
0.1 |
0.16 |
|||
|
>180-250 |
0.072 |
0.115 |
0.185 |
|||
|
>250-315 |
0.081 |
0.13 |
0.21 |
|||
|
>315-400 |
0.089 |
0.14 |
0.23 |
|||
4. Käsittelylomake
|
Käsittelylomake |
I.Dmm |
Pituus |
Suoruus |
ID-toleranssi |
ID-karheus (RA) |
|
Hiottu |
40-500 |
Vähemmän tai yhtä suuri kuin 12M |
0.5-1/1000 |
H8-H9 |
0,4-0,8 um |
|
SRB |
50-250 |
Vähemmän tai yhtä suuri kuin 12M |
0.5-1/1000 |
H8 |
0,1-0,4 um |
